Опис

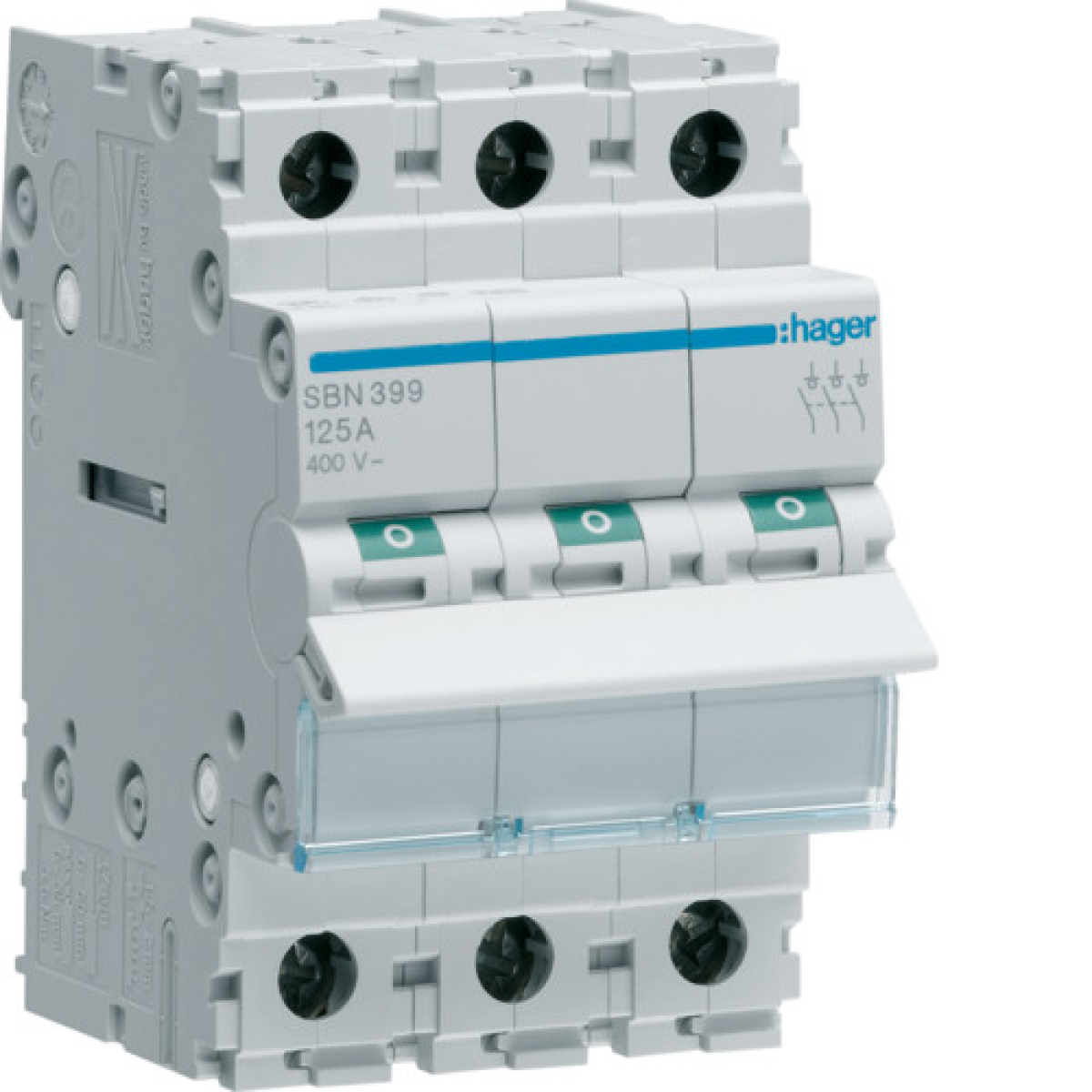

Вимикач навантаження 3-полюсний 125А/400В
Дозволяє підключення додаткових пристроїв.
Технічні характеристики
Архітектура
Тип управління: Вимикач
Кількість полюсів: 3 P
Тип полюса: 3 P
Основні електричні характеристики
Номінальна робоча напруга змінного струму: 400 V
Частота: 50/60 Hz
Напруга
Номінальна напруга ізоляції: 440 V
Тип напруги вхід 1: AC
Стійкість по відношенню до номінальної імпульсної напруги: 6000 V
Електричний струм
Номінальний робочий струм АС21 категорія В: 125 A
Номінальний робочий струм АС22 категорія А: 125 A
Номінальний струм: 125 A
Допустимий номінальний струм що витримується менше 1 сек.: 1,5 kA
Номінальний термічний струм: 125 A
Номінальний робочий струм АС21 категорія А: 125 A
Номінальний робочий струм АС22 категорія В: 125 A
Потужність
Загальна розсіювана потужність під номінальним струмом: 24 W
Розсіювана потужність з розрахунку на кожний полюс: 8 W
Витривалість
Електрична міцність при номінальному навантаженні по AC 21 у робочих циклах: 2500
Електрична міцність при номінальному навантаженні по AC 22 у робочих циклах: 2500
Кількість механічних процесів: 40000
Розміри
Глибина встановленого виробу: 68 mm
Висота встановленого виробу: 83 mm
Ширина встановленого виробу: 52,5 mm
Монтаж
Момент затяжки: 3,6 Нм
Підключення
Поперечний розріз з’єднання з гнучким дротом: 6 - 35мм²
Поперечний розріз з’єднання з негнучким дротом: 6 - 50 мм²
Тип з’єднання: Гвинтовий
Обладнання
Кількість НВ контактів: 3
Стандарти
Стандартний текст: IEC 60947-3
Європейська директива WEEE: пов'язаний
Безпека
Захисне виконання ІР: IP20
Умови використовання
Робоча температура: -20…50 °C
Ступінь забруднення відповідно до IEC 60664 / IEC 60947-2: 2
Висота: 2000 m
Температура зберігання / транспортування: -40…80 °C
Характеристики
| Кількість полюсів |
3 |
| Номінальний струм |
63 |
| Степень защиты, IP |
20 |
| Ступінь захисту IP |
20 |
| Номинальное рабочее напряжение |
400 |
